Einschlaganker ohne Kragen
ab 0,08€ exkl. MwSt.
Einschlaganker ohne Kragen aus verzinktem Stahl mit metrischem Innengewinde – INDEX HE-HO.
Größen: M6, M8, M10, M12, M16 und M20; M12 in zwei Ausführungen für Bohrer-Ø 15 oder 16 mm
Zulassung: ETA 14/0135 (Option 7) für abgedeckte tragende Befestigungen in ungerissenem Beton; ETA 14/0068 für nichttragende Mehrfachbefestigungen in Beton
Wichtig: Zulassungsumfang je Größe, besonders M12 Ø16, beachten. Setzwerkzeug, Schraube und Gewindestange separat erhältlich.
Preis pro Stück
Einschlaganker ohne Kragen aus verzinktem Stahl – INDEX HE-HO

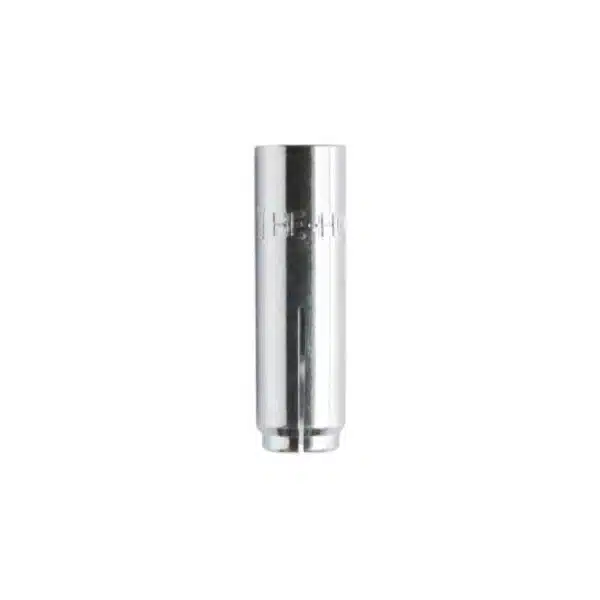

Der Einschlaganker ohne Kragen von INDEX (Baureihe HE-HO) ist ein verformungskontrollierter Innengewindeanker aus verzinktem Stahl. Durch die Ausführung ohne Kragen kann der Einschlaganker bei fachgerechter Montage bündig im vorbereiteten Bohrloch sitzen. Ein geeignetes Setzwerkzeug spreizt den Anker kontrolliert im Beton auf. Erhältlich sind die Gewindegrößen M6 bis M20.
Vorteile der Einschlaganker ohne Kragen
- Metrisches Innengewinde: für passende Schrauben oder Gewindestangen.
- Bündige Montage: ohne umlaufenden Kragen oder vorstehenden Anschlag.
- Verzinkter Stahl: für geeignete Anwendungen, insbesondere in trockenen Innenbereichen.
- ETA 14/0135, Option 7: für abgedeckte tragende Befestigungen in ungerissenem Beton.
- ETA 14/0068: für abgedeckte nichttragende Mehrfachbefestigungen in gerissenem und ungerissenem Beton.
- Passende Größen M6, M8, M10, M12, M16 und M20 für unterschiedliche Montageanforderungen.
Größen, Bohrdurchmesser und Montagedaten
Für den verzinkten Einschlaganker ohne Kragen (INDEX HE-HO) gelten laut Hersteller folgende technische Angaben:
| Größe | Bohrer-Ø | Bohrlochtiefe min. | Betondicke min. | Anziehdrehmoment |
|---|---|---|---|---|
| M6 x 25 mm | 8 mm | 27 mm | 100 mm | 4 Nm |
| M8 x 30 mm | 10 mm | 33 mm | 100 mm | 11 Nm |
| M10 x 40 mm | 12 mm | 43 mm | 100 mm | 17 Nm |
| M12 x 50 mm | 15 mm | 54 mm | 100 mm | 38 Nm |
| M12 x 50 mm (Sondergröße) | 16 mm | 54 mm | 100 mm | 38 Nm |
| M16 x 65 mm | 20 mm | 70 mm | 130 mm | 60 Nm |
| M20 x 80 mm | 25 mm | 86 mm | 160 mm | 100 Nm |
Für Bemessung, Einbautiefe, Rand- und Achsabstände sowie zulässige Lasten gelten die jeweils gültigen technischen INDEX-Unterlagen und die ETA. Die M12-Ausführung mit Bohrer-Ø 16 mm ist nicht pauschal mit den anderen Größen hinsichtlich der Option-7-Zulassung gleichzusetzen.
ETA-Zulassung und geeignete Anwendungen
Der Einschlaganker ohne Kragen verfügt je nach Größe und Anwendung über ETA 14/0135 (Option 7) für darin geregelte tragende Verankerungen in ungerissenem Beton sowie über ETA 14/0068 für redundante nichttragende Mehrfachbefestigungen in gerissenem und ungerissenem Beton. Welche Bemessungswerte und Ausführungen zulässig sind, ist anhand der jeweiligen ETA zu prüfen.

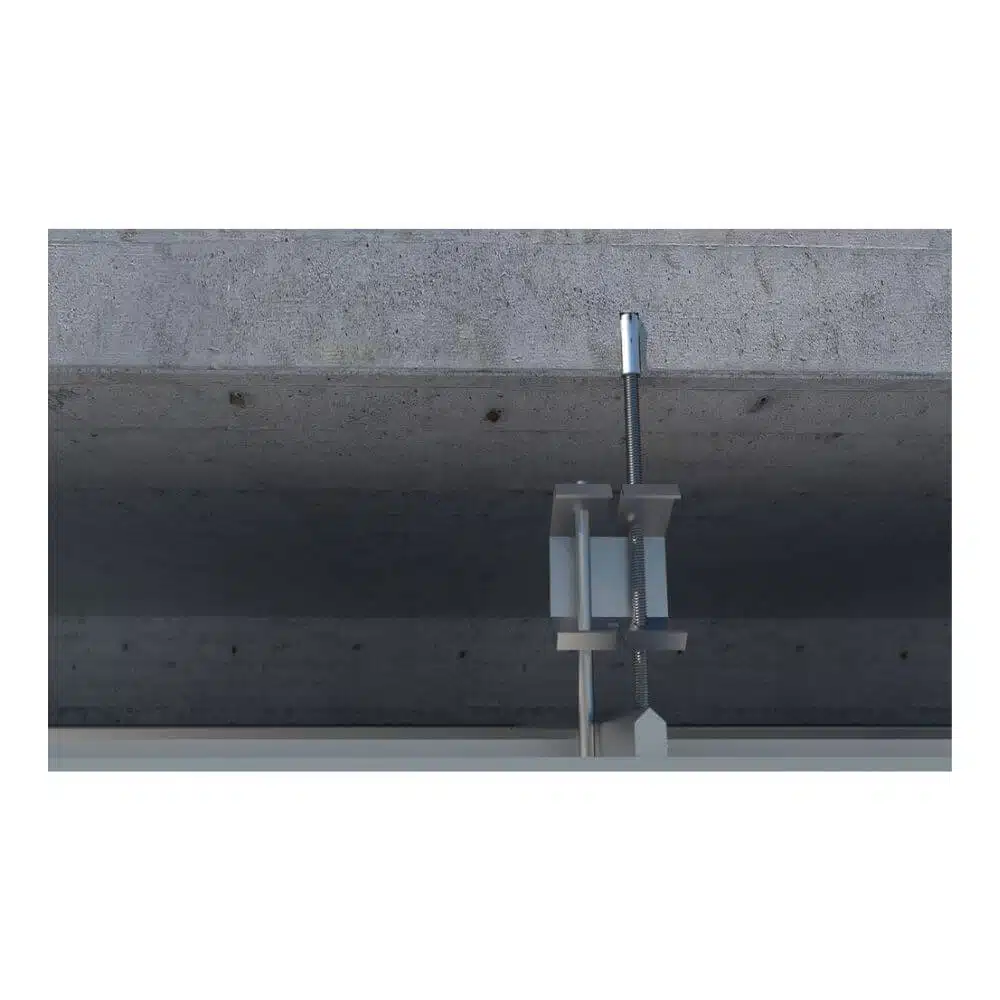

Typische Einsatzbereiche können geeignete Rohrleitungs- und Lüftungsinstallationen, Unterdecken und technische Befestigungen sein. Für Sprinklersysteme sind gegebenenfalls zusätzliche Zulassungs- und Anlagennormen zu berücksichtigen. Beton und Stahlbeton sind geeignete Untergründe gemäß den jeweiligen Zulassungsbedingungen. Eine allgemeine bauaufsichtliche Zulassung für Stein oder Mauerwerk ergibt sich aus diesen Beton-ETAs nicht.
Materialhinweis: Verzinkter Stahl ist nicht mit Edelstahl A4 gleichzusetzen. Bei Feuchte- oder Außenanwendungen ist ein passender Korrosionsschutz auszuwählen; als Alternative führen wir den Einschlaganker Edelstahl A4 ohne Kragen.
Montage des Einschlagankers ohne Kragen
- Bohrloch im passenden Durchmesser und mit der erforderlichen Tiefe herstellen.
- Bohrloch entsprechend den Hersteller- und ETA-Vorgaben reinigen.

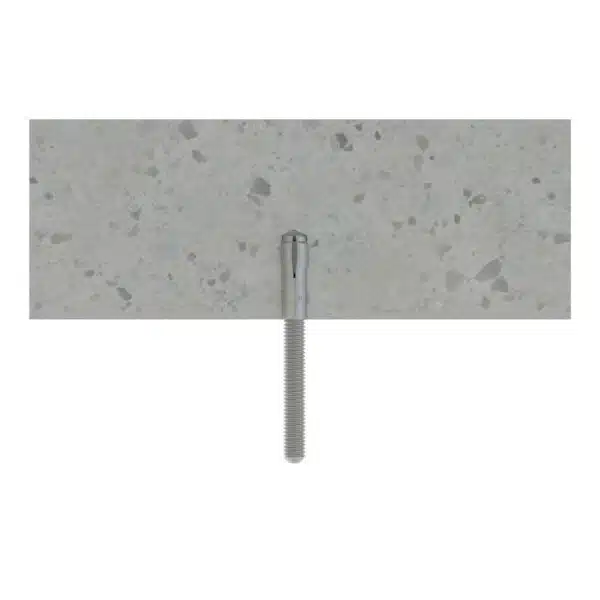

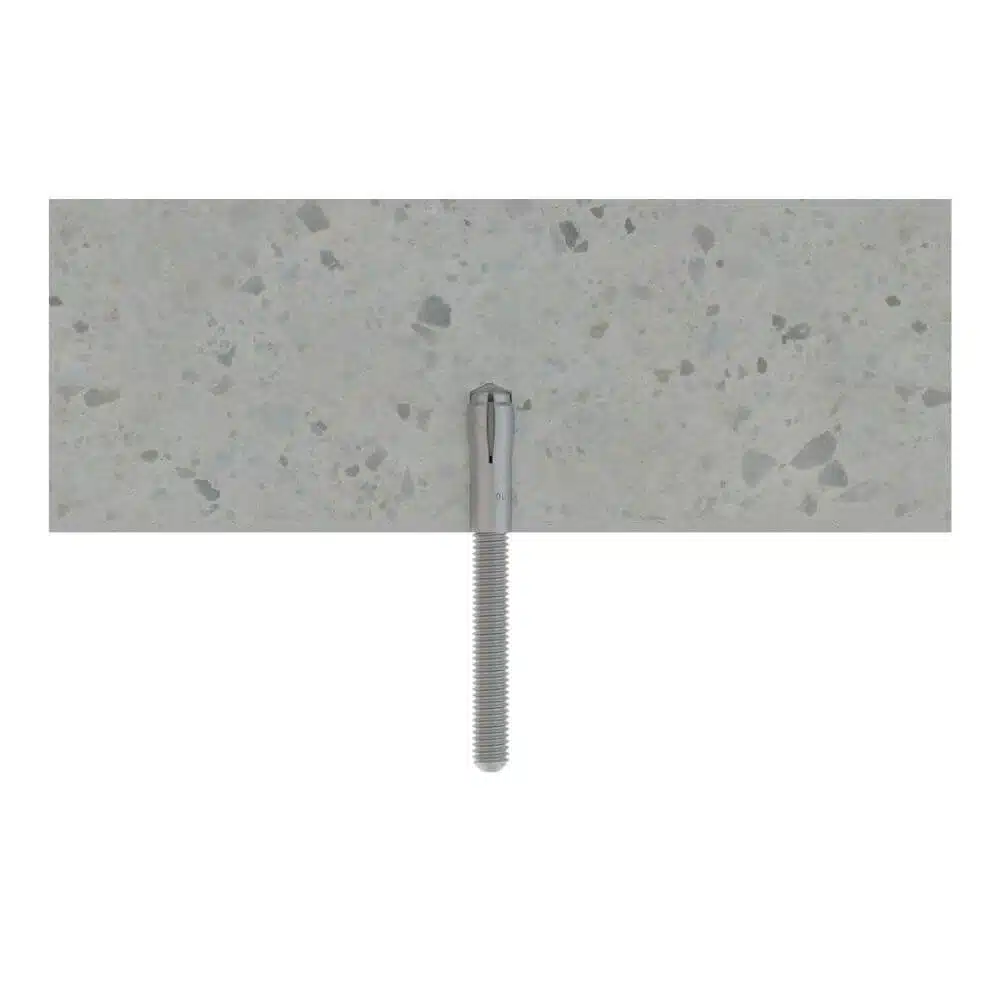

- Innengewindeanker in das Bohrloch einsetzen und bündig positionieren.
- Mit dem passenden Setzwerkzeug für Einschlaganker den Spreizbereich vollständig aufweiten.
- Geeignete Schraube oder Gewindestange eindrehen und vorgeschriebene Einbau- und Bemessungswerte beachten.
Die Schraube oder Gewindestange lässt sich bei geeigneter Anwendung wieder entfernen; der gesetzte Anker bleibt im Beton. Schraube, Gewindestange und Setzwerkzeug gehören nicht zum Lieferumfang. Wenn ein Anschlag beim Einsetzen gewünscht ist, wähle den Einschlaganker mit Kragen.
Technisches Datenblatt und Zulassungen
INDEX HE-HO – Herstellerinformationen
ETA 14/0135 – Option 7 für ungerissenen Beton
ETA 14/0068 – nichttragende Mehrfachbefestigungen (INDEX)
Technisches Datenblatt INDEX HE
Montagevideo
| Art | Einschlaganker |
|---|---|
| Marke | INDEX |
| Material | Verzinkt |
| Zulassung | ETA 14/0135 (Option 7) – tragende Befestigungen in ungerissenem Beton (je nach Größe), ETA 14/0068 – nichttragende Mehrfachbefestigungen in Beton |
| Geeignet für | Ungerissener Beton (ETA 14/0135, soweit für die Größe abgedeckt), Gerissener und ungerissener Beton (ETA 14/0068 für nichttragende Mehrfachbefestigungen) |
