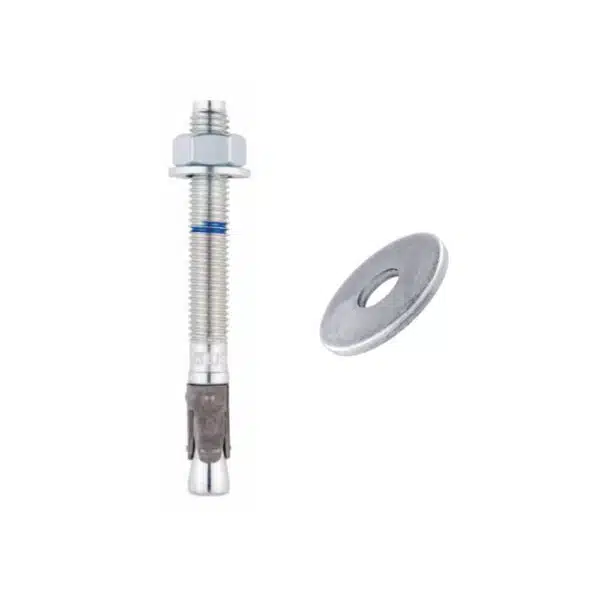

Bolzenanker mit großer Unterlegscheibe

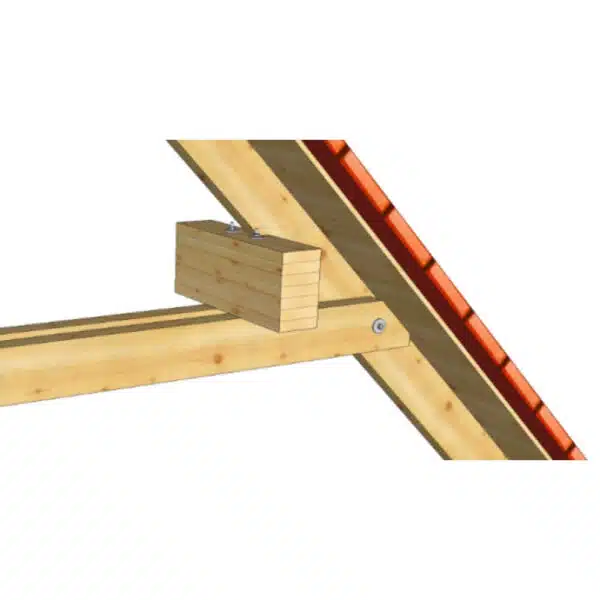

Der Bolzenanker mit extra großer beigelegter Unterlegscheibe sorgt für eine noch bessere Kraftübertragung bei der Befestigung von zum Beispiel Schwellen und Balken.
Dank seiner internationalen Zulassung, garantieren er maximale Sicherheit und höchste Leistungsfähigkeit für gerissenen sowie ungerissenen Beton.
Er ist ebenfalls als Bolzenanker, Fixanker, Betonanker, Ankerbolzen, Schwerlastanker, Schwerlastdübel oder Blitzdübel bekannt.

In der Ausführung mit galvanisch verzinkten Stahl, wird er überwiegend bei mittelschweren bis schweren Befestigungen im Innenbereich angewandt.
Unter anderen bei Fassadenkonstruktionen, Handläufen, Trägern / Konsolen, Stützen oder Holz- und Metallkonstruktionen.
Neben der technischen ETA Zulassung, welche ggf. durch eine Bauaufsicht vorgeschrieben wird, verfügt er zusätzlich über
ein Brandschutz-Zertifikat, sowie eine Eignung für Seismic Ansprüche.

• • Funktion nach dem Prinzip des Reibschlusses; kraftkontrollierter Einbau.
  • Ankerplatten mit Langlöchern, Holzkonstruktionen, Balkenverankerung, Fassaden-Unterkonstruktionen mit Langlöchern.
  • Leichter Einbau.
  • Geeignet für ungerissenen und gerissenen Beton.
  • Geeignet für seismische Lasten
  • Einsatz für statische oder quasistatische Lasten.
  • Feuerbeständig von R30 bis R120
  • Ausführung in verzinktem Stahl
  • große Unterlegscheibe DIN 440 für den Holzbau

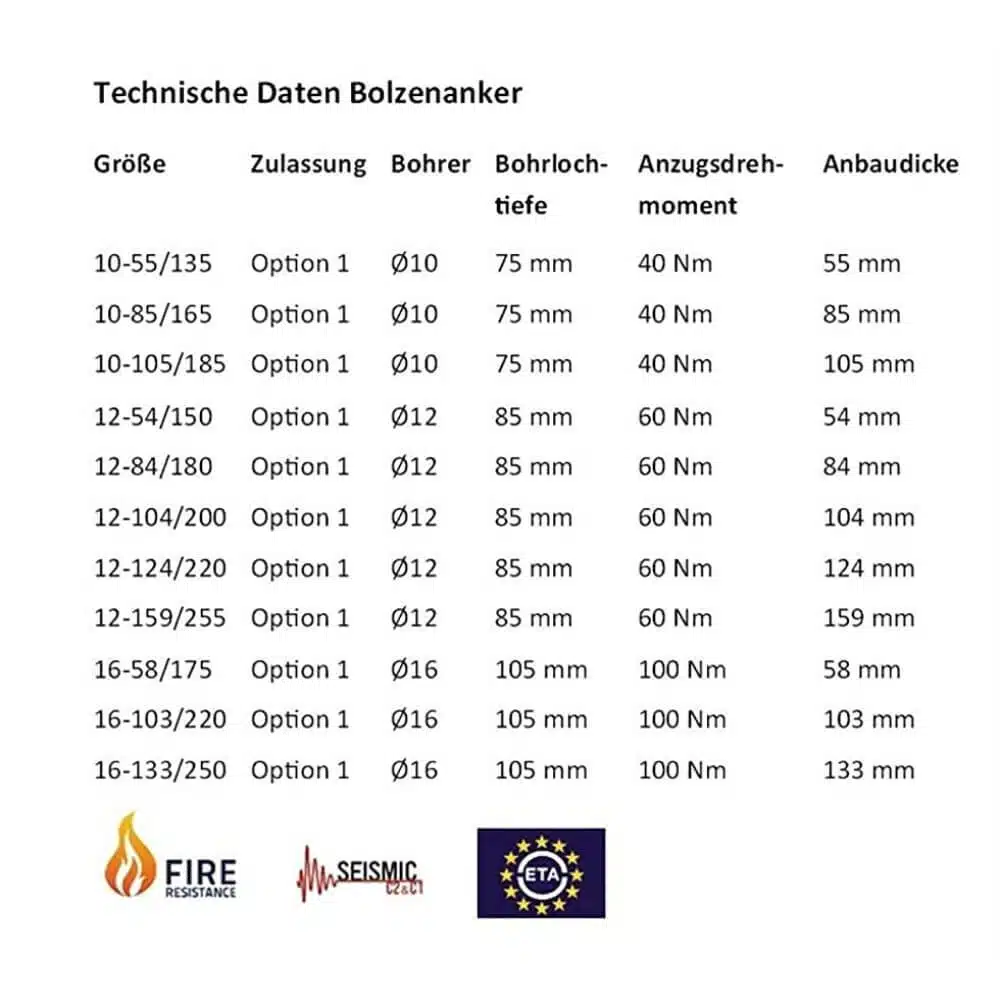

>> Technisches Datenblatt <<
>> ETA Zulassung <<

Montageanleitung

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

YouTube immer entsperren

INSTALLATION DES PRODUKTS

1. BOHREN
Prüfen, dass der Beton einwandfrei verdichtet und frei von nennenswerten Poren ist. Zugelassen für Verarbeitung in trockenen, feuchten und wassergefüllten Bohrlöchern. Bohren mit Schlag- oder Hammerbohrer. Mit angegebenem Durchmesser und Tiefe bohren.

2. AUSBLASEN UND REINIGEN
Bohrloch von Staubresten und Bohrrückständen befreien. Luftpumpe und Bürste verwenden.

3. INSTALLIEREN
Dübel in das Bohrloch einführen, bis die Markierung der Verankerungstiefe bündig mit der Oberfläche des Anbauteils abschließt. Falls erforderlich, einen Hammer verwenden. Geeignet für die Vor- und Durchsteckmontage.

4. DREHMOMENT BEIM VERANKERN
Zum Aufbringen des Installationsdrehmoments einen Drehmomentschlüssel verwenden. Nach Einbau kann die effektive Verankerungstiefe, gemäß Angaben der ETA, mittels des Buchstabens am Ende des Bolzens ermittelt werden.
