ab 1,00€ inkl. MwSt.ab 0,84€ exkl. MwSt.
Bolzenanker Edelstahl A4 Option 1 für die zugelassenen Befestigungen in gerissenem und ungerissenem Beton.
Material: korrosionsbeständiger Edelstahl A4 (A4/316)
Zulassung aktuelle Ausführung: ETA-20/0295 (Option 1), Seismik C1/C2 und Brandbeanspruchung R30 bis R120 jeweils gemäß ETA und Größenbedingungen
Montage: Vor- oder Durchsteckmontage mit vorgeschriebenem Anzugsdrehmoment
Technische Dokumente: Datenblatt, ETA und Leistungserklärung in der Produktbeschreibung.
Einige zusätzliche Größen sind auslaufende MKT-Restposten mit gesonderter Zulassungszuordnung. Bitte den Abverkaufshinweis unten beachten.

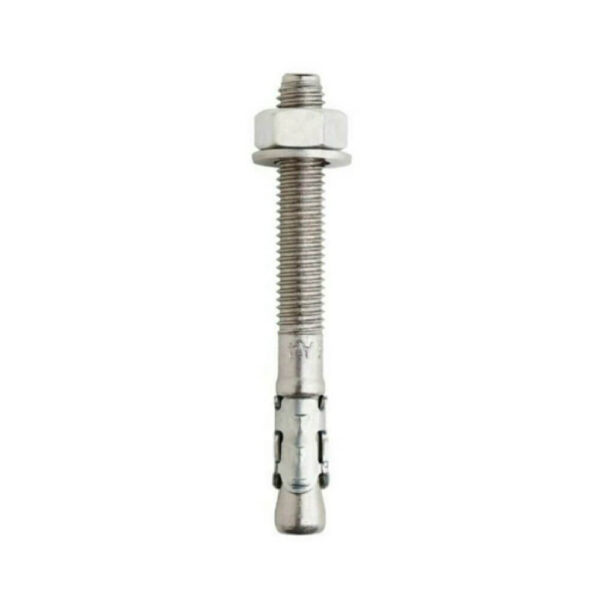

Bolzenanker Edelstahl A4 Option 1 – für gerissenen und ungerissenen Beton
Der Bolzenanker Edelstahl A4 Option 1 ist ein kraftkontrolliert spreizender Schwerlastanker mit metrischem Außengewinde, Sechskantmutter und Unterlegscheibe. Er eignet sich für zugelassene Befestigungen in gerissenem und ungerissenem Beton. Die korrosionsbeständige Ausführung aus Edelstahl A4 (A4/316) ist für geeignete Anwendungen im Innen- und Außenbereich vorgesehen. Die Montage kann als Vorsteck- oder Durchsteckmontage erfolgen.
Für die aktuelle Edelstahl-A4-Baureihe gelten die Europäische Technische Bewertung ETA-20/0295 und die jeweils darin geregelten Bemessungs- und Montagebedingungen. Verschiedene Längen älterer Hersteller werden als gesondert gekennzeichnete Restbestände abverkauft; siehe den Hinweis am Ende.
Vorteile des Bolzenankers Edelstahl A4 Option 1
- ETA-20/0295, Option 1: für die bewerteten Befestigungen in gerissenem und ungerissenem Beton.
- Edelstahl A4: korrosionsbeständig für entsprechend geeignete Umgebungsbedingungen.
- Hohe Belastbarkeit: für mittelschwere bis schwere Befestigungen unter Berücksichtigung der zulässigen Lasten und Einbaubedingungen.
- Seismische Einwirkungen: Bewertungen für die Leistungskategorien C1 und, für die in der ETA abgedeckten Größen und Einbautiefen, C2.
- Brandbeanspruchung: in der ETA enthaltene Widerstandswerte für R30, R60, R90 und R120.
- Zeitsparende Montage: verformungskontrollierte Spreizung durch das vorgeschriebene Anzugsdrehmoment.
Typische Anwendungen des Bolzenankers aus Edelstahl A4
Je nach Bemessung eignet sich der Bolzenanker Edelstahl A4 Option 1 zur Befestigung von Geländern, Stahlkonstruktionen, Profilen, Maschinen, Unterkonstruktionen, Konsolen und vergleichbaren Bauteilen. Als zugelassener Verankerungsgrund ist Beton der Festigkeitsklassen C20/25 bis C50/60 vorgesehen. Der Einsatz in Naturstein oder Mauerwerk wird durch die angegebene Beton-ETA nicht abgedeckt.

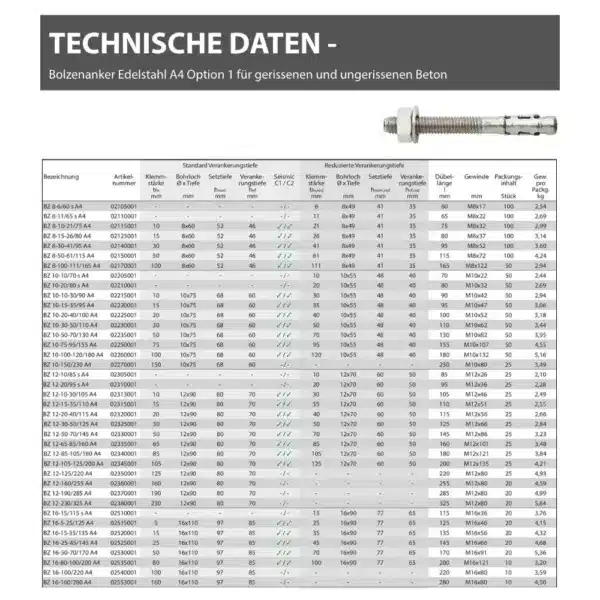

Technische Daten und Montagewerte
Für den Bolzenanker Edelstahl A4 Option 1 gelten die folgenden Montagewerte gemäß ETA-20/0295. Für weitere Abmessungen, Mindestabstände, Betonbauteildicken und Bemessungswerte beachte bitte die technischen Unterlagen.
| Größe | Bohrer-Ø | Bohrlochtiefe min. | Effektive Verankerungstiefe | Anzugsdrehmoment |
|---|---|---|---|---|
| M8 | 8 mm | 65 mm | 48 mm | 20 Nm |
| M10 | 10 mm | 80 mm | 60 mm | 45 Nm |
| M12 | 12 mm | 90 mm | 70 mm | 60 Nm |
| M16 | 16 mm | 110 mm | 80 mm | 80 Nm |
Für M10 ist laut ETA unter bestimmten Voraussetzungen auch eine reduzierte Setztiefe mit 60 mm Bohrlochtiefe und 40 mm effektiver Verankerungstiefe vorgesehen. Die dafür geltenden Einschränkungen, Bemessungswerte sowie die Anforderungen für seismische Anwendungen sind gesondert zu berücksichtigen. Die Werte der Tabelle dürfen nicht auf abweichende Abverkaufsartikel übertragen werden.
Montage des Bolzenankers Edelstahl A4 Option 1
- Bohren: Bohrloch rechtwinklig zur Betonoberfläche mit dem in der ETA vorgeschriebenen Durchmesser und der erforderlichen Tiefe herstellen.
- Reinigen: Bohrstaub entsprechend der Montageanweisung entfernen. Die ETA nennt trockenen Beton als Einbaubedingung; eine pauschale Freigabe für wassergefüllte Bohrlöcher besteht nicht.
- Einsetzen: Bolzenanker durch das Anbauteil oder in Vorsteckmontage bis zur vorgesehenen Verankerungstiefe einsetzen.
- Anziehen: Mutter mit dem passenden Drehmomentschlüssel auf das vorgeschriebene Anzugsdrehmoment anziehen und die Einbaubedingungen beachten.
Beim Bolzenanker Edelstahl A4 Option 1 sind die zulässigen Lasten sowie erforderliche Rand- und Achsabstände für das konkrete Bauvorhaben nach den technischen Unterlagen und den geltenden Bemessungsvorschriften zu ermitteln.
Technisches Datenblatt, ETA und Leistungserklärung
Technisches Datenblatt – Bolzenanker Edelstahl A4 Option 1 (PDF)
Europäische Technische Bewertung ETA-20/0295 (PDF)
Leistungserklärung 2936-CPR-006 (PDF)
Montagevideo
Hinweis zum Abverkauf bisheriger MKT-Bolzenanker
Die zusätzlich angebotenen Größen M8 x 75; M10 x 90, 100, 130 und 155; M12 x 170, 180 und 200 mm sind Abverkaufsartikel aus dem bisherigen Sortiment. Für diese bisherigen MKT BZ plus A4 gilt, soweit das konkrete Produkt entsprechend gekennzeichnet und zugeordnet ist, die MKT ETA-99/0010 (PDF). Die ETA-20/0295 sowie das neue technische Datenblatt gelten nicht automatisch für diese Restposten. Maßgeblich sind stets die Herstellerkennzeichnung, die zum gelieferten Artikel gehörende Leistungserklärung sowie dessen zugelassene Montage- und Bemessungswerte. Dieser Hinweis entfällt nach dem vollständigen Abverkauf der entsprechenden Varianten.
| Art | Schwerlastanker |
|---|---|
| Marke | MUNGO |
| Material | Edelstahl A4 |
| Größe | M8 x 80, M12 x 180, M10 x 95, M10 x 100, M12 x 200, M10 x 125, M10 x 110, M16 x 145, M10 x 160, M10 x 130, M12 x 165, M10 x 140, M10 x 155, M12 x 185, M10 x 180, M12 x 145, M16 x 130, M8 x 75, M12 x 170, M16 x 180, M8 x 95, M12 x 125, M8 x 115, M10 x 90, M8 x 70, M12 x 110, M8 x 165 |
| Zulassung | ETA-20/0295 (Option 1) für aktuelle Ausführung; abweichende Altbestände mit gesonderter Zulassung, Seismik C1/C2 gemäß ETA und Ausführung, Brandbeanspruchung R30-R120 gemäß ETA |
| Geeignet für | Gerissener und ungerissener Beton C20/25 bis C50/60 nach ETA und Einbaubedingungen |
