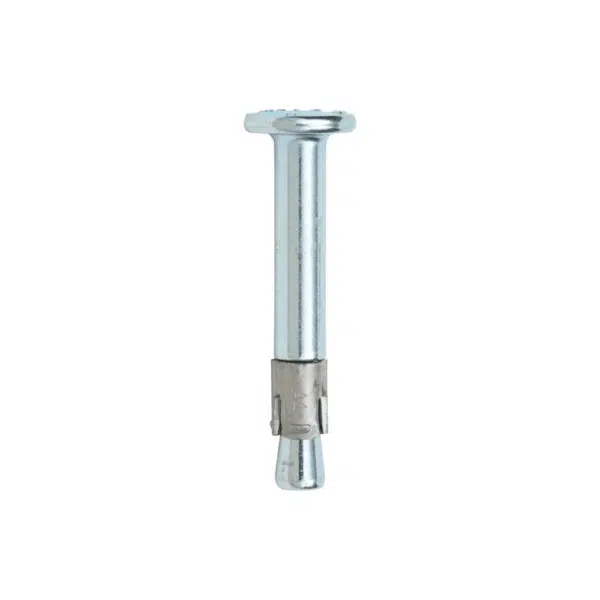

Nagelanker

Der Nagelanker N mit Nagelkopf verbindet auf innovative Weise die Vorteile eines Bolzenankers mit einer noch einfacheren und schneller durchführbaren Montage.
Bei diesem modernen Ankersystem wird der Anker lediglich durch das Anbauteil in das vorbereitete Bohrloch eingeschlagen, was den Installationsprozess erheblich vereinfacht.
Ein entscheidender Vorteil ist, dass das nachträgliche Aufbringen eines Drehmoments, selbst bei der Version mit Gewinde, nicht erforderlich ist.
Dies spart nicht nur Zeit, sondern minimiert auch das Risiko von Montagefehlern.
Sobald eine Belastung auftritt, spreizt der Nagelanker selbstständig und verankert sich sicher im Bohrloch. Diese automatische Spreizung gewährleistet eine zuverlässige Fixierung.
Zusätzlich bietet der Nagelanker N ein Plus an Sicherheit, da er sowohl mit einer Europäischen Technischen Bewertung als auch mit der Brandeignung R120 ausgezeichnet ist.

Vorteile des Nagelankers :

• • • Zulassung für gerissenen und ungerissenen Beton
    • Einfache Montage
    • Kleine Rand und Achsabstände
    • Reduzierte Verankerungstiefe von 25 mm für geringen Bohraufwand
    • Stufengewinde M8/M10

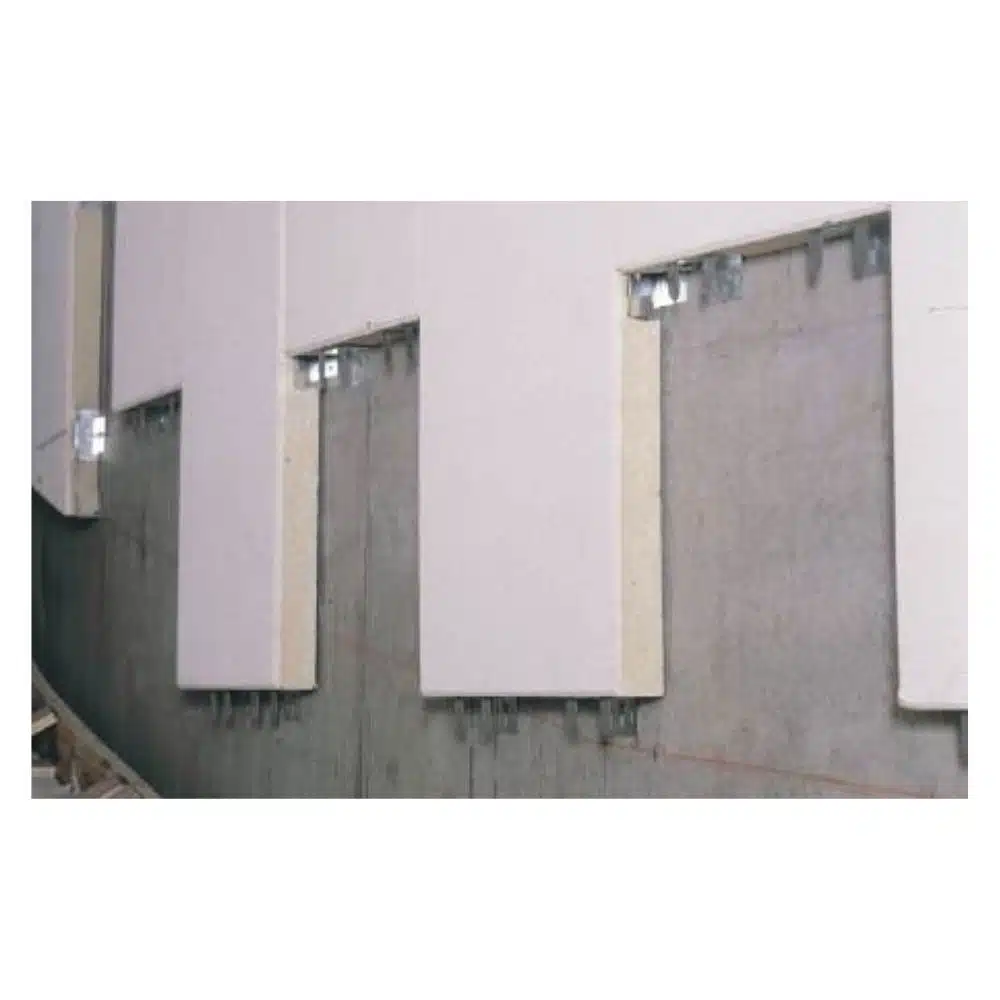

Anwendungsbeispiele:
Verkleidungen, Deckenabhängungen, Rohrleitungen, Schienen, Kabelrinnen, Lüftungsleitungen, Unterkonstruktionen, Montageschienen

Beschreibung der Klemmstärke:
Die Klemmstärke ist die Dicke der zu verbindenden Elemente (Anbauteile).
Bei dem Nagelanker haben Sie auch eine zweite Klemmstärke bei reduzierter Verankerungstiefe.

Beispiel: 6-5-10/44

6: Bohrloch
5: Standard Verankerungstiefe
10: Reduzierte Verankerungstiefe
44: Dübellänge

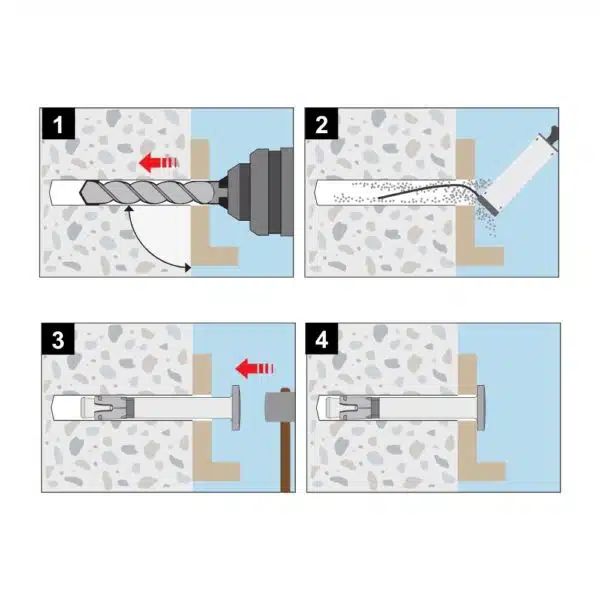

Montageanleitung
