Ankerstange VMZ-A Edelstahl A4

Ankerstange VMZ-A Edelstahl A4 für Injektionsmörtel VMZ

Die Ankerstange VMZ-A Edelstahl A4 mit konischen Spreizelementen ist ein leistungsfähiges Befestigungselement zur Verankerung schwerer Lasten in gerissenem und ungerissenem Beton. In Kombination mit dem VMZ Injektionsmörtel erfüllt das System die Anforderungen der ETA-04/0092 und ermöglicht die sichere Einleitung hoher Lasten bei geringen Rand- und Achsabständen sowie reduzierten Betonbauteildicken. Damit vereint das System die Vorteile von Verbund- und Spreizdübeln in einem zugelassenen Befestigungssystem.

Die Ankerstange VMZ-A Edelstahl A4 eignet sich für die Durch- und Vorsteckmontage und wird vor allem im Industrie- und Anlagenbau, in der Gebäudetechnik sowie im konstruktiven Ingenieurbau eingesetzt.

Zur Erstellung der Bohrlöcher können Hammerbohrer, Diamantbohrer oder Saugbohrer SB verwendet werden. Bei Einsatz des Saugbohrers SB werden Verschmutzung und Feinstaubbelastung der Atemwege auf ein Minimum reduziert; eine nachträgliche Bohrlochreinigung kann in diesem Fall entfallen.

Durch die Ausführung in Edelstahl A4 eignet sich die Ankerstange VMZ-A Edelstahl A4 besonders für korrosionsbeanspruchte Anwendungen, beispielsweise in Feuchträumen, im Außenbereich oder in industriellen Umgebungen.

Lastbereich: 4,1 kN-105,7 kN
Betongüte: C20/25-C50/60
Material: Stahl verzinkt, Edelstahl A4, Edelstahl HCR (auf Anfrage)

Anwendungsbeispiele

Verankerung schwerer Lasten in gerissenem und ungerissenem Beton:

• Stahlkonstruktionen
• Konsolen und Tragsysteme
• Geländer und Fassadenkonstruktionen
• Kabeltrassen
• Brückengeländerbefestigungen nach Richtzeichnung GEL 14 (VMZ-A 75 M12-40/135 A4)

Vorteile in Verbindung mit dem VMZ Injektionsmörtel

•  Europäische Technische Bewertung im gerissenen und und ungerissenen Beton
• Sehr hohe Lasten bei geringen Verankerungstiefen und Bauteildicken
• Größtmögliche Wirtschaftlichkeit der Befestigung durch kleine Dübel mit geringem Bohraufwand
• Unverminderte Tragfähigkeit im nassen und ab Bohrlochdurchmesser do=14 mm im wassergefüllten Bohrloch
• Zugelassen für die Verwendung unter seismischen Einwirkungen der Leistungskategorie C1 und C2 (M10-M24)
• Für höhere Lasten unter seismischer Einwirkung kann mit Hilfe der Verfüllscheibe VS der Ringspalt zwischen Ankerstange und Anbauteil verfüllt werden
• Brandprüfbericht für alle Abmessungen
• Brandprüfbericht nach der ZTV-Tunnel-Brandkurve für Ankerstange VMZ-A M10 HCR-VMZ-A M24 HCR
• Für Vorsteckmontage und Durchsteckmontage (M10 – M24) geeignet
• Die große Vielfalt an Ankerstangen verschiedener Durchmesser, Verankerungstiefen und Klemmstärken deckt nahezu alle Anforderungen ab
• Ankerstange VMZ-A 75 M12 für die Durchsteckmontage (z. B. GEL 14) optimiert, da nur kleiner Bohrdurchmesser von 12 mm notwendig
• Styrolfreier 2-Komponentenmörtel VMZ auf Vinylesterbasis für zugelassene Verarbeitung ab -15° C Untergrundtemperatur
• Styrolfreier Injektionsmörtel VMZ 345 express für schnelle Aushärtung
• Angebrochene Kartuschen können mit einem neuen Statikmischer weiter verwendet werden
• Bohrlocherstellung mit Hammerbohrer, Diamantbohrer oder Saugbohrer

Lieferumfang

• Ankerstange
• Unterlegscheibe
• Sechskantmutter

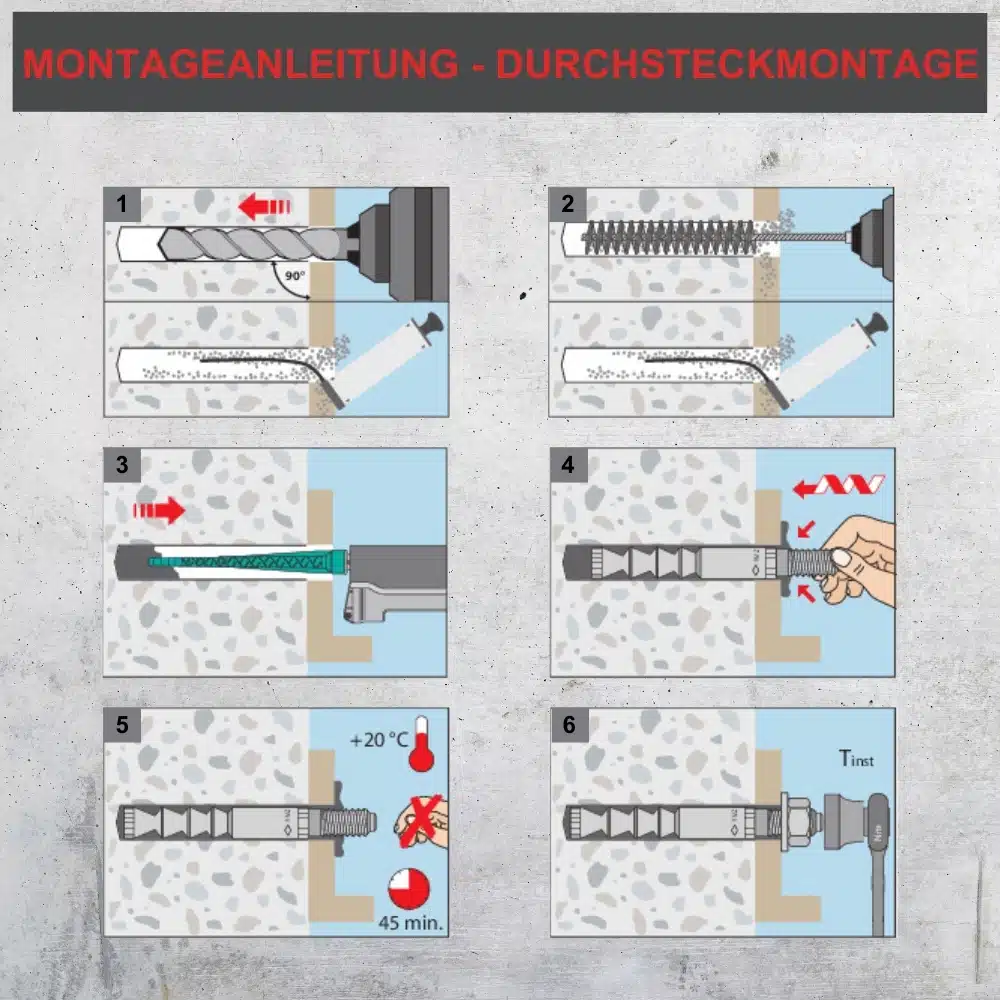

Montage

1. Bohrloch senkrecht zur Oberfläche entsprechend der Mindestbohrlochtiefe herstellen.
2. Bohrloch sorgfältig mit Stahlbürste und Ausbläser reinigen.
3. Statikmischer auf die Kartusche aufschrauben, Vorlauf verwerfen und das Bohrloch vom Grund aus zu ca. 2/3 mit Injektionsmörtel verfüllen.
4. Ankerstange von Hand drehend bis zur Markierung der Verankerungstiefe einsetzen.
5. Beim Erreichen der Verankerungstiefe muss Mörtel sichtbar austreten.
6. Aushärtezeit beachten und anschließend mit dem vorgeschriebenen Drehmoment anziehen.

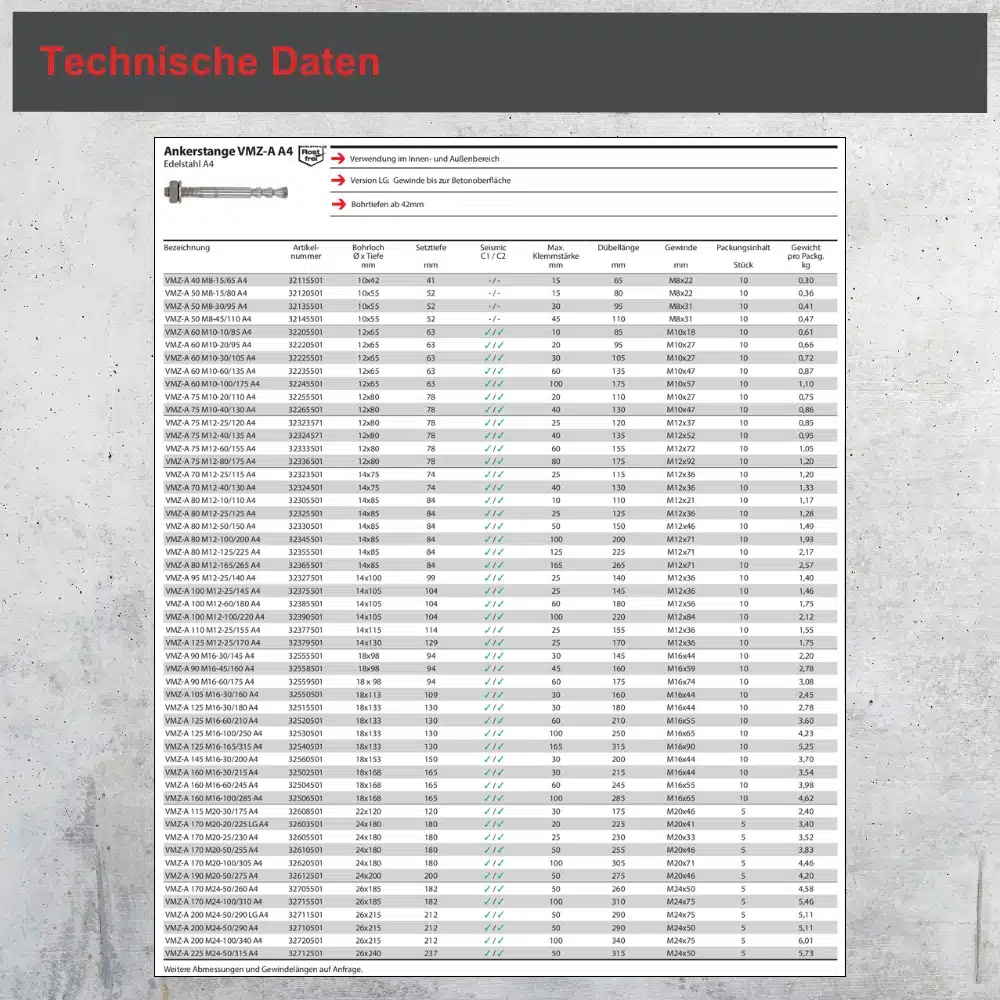

>> Technisches Datenblatt <<
